セカンドプリンタ設定マニュアル - 目次 -

マニュアルの印刷 >> 印刷方法を開く

BCPOSセカンドプリンタとは、レジカウンターの販売用レシートと離れた場所に、もう一台(合計2台)のプリンタを設置し、販売レシートの印刷と同時に離れた場所のプリンタ(セカンドプリンタ)へ、一枚伝票または、商品毎の短冊伝票(伝票出力見本)で出力する機能です。

□適した業種□
ファストフード・フードコート・お弁当屋さん
※レジで受けたオーダーを、レジと離れたキッチンに設置したプリンタへ、オダー伝票として出力します。

BCPOS+セカンドプリンタ専用ネットワーク設定

ネットワーク構成図

BCPOSとセカンドプリンタの連携には機器のIPアドレスを固定する必要があります。
下記、BCPOS・セカンドプリンタ・ルーターのNetwork設定を行い、ルーターと既存ルーターの接続をする事で、現状のネットワークを変更することなくシステムの導入が可能となります。

※ ネットワーク管理者がおり、パソコン等の機器を固定IPで運用されている場合は、下記ネットワークの構築は不要です。

下記、IPアドレス(固定)の設定を次項以降で行います。

■ルーター設定
LAN側IPアドレス 192.168.150.1
サブネットマスク 255.255.255.0
割当てIPアドレス 192.168.150.2 ~ 64台
■プリンタ設定
IPアドレス 192.168.150.110 ~ 149 以内
■BCPOS設定
IPアドレス 192.168.150.150 ~ 199以内
BCPOS親機と各プリンタのIP設定有り

ネットワーク設定 -①- (BCPOS用パソコン)

BCPOSでセカンドプリンタを使用する場合、パソコンのIP設定が必要となります。

※LANオプションで利用する場合、全てのBCPOS用パソコンに同様の設定が必要です。

①- スタート>コントロールパネル

②- コントロールパネルは、下図の2種類の開き方があります。
コントロールパネル:ネットワークの状態とタスクの表示
すべてのコントロールパネル:ネットワークと共有センター

③- ネットワークと共有センター>アダプターの設定と変更

④- ローカルエリア接続「右クリック」> プロパティ

⑤- ローカルエリア接続のプロパティ インターネットプロトコルバージョン4(TCO/IPv4) を選択後「プロパティ(R)」

⑥- インターネットプロトコル バージョン4(TCP/IPv4)のプロパティ 「次のIPアドレスを使う」に?を入れて、下図の設定を行う 「次のDNSサーバのアドレスを使う」に192.168.150.1を入力し「OK」 (免税アプリ側の設定で親機のIPアドレスを使用しますのでメモしてください)

※ BCPOS増設時や、BCPOSへ違うパソコンからアクセスする場合、同一のネットワーク設定が必要となります。 「IPアドレス」を192.168.150.151以降の番号を順に振ってください。 Maxは192.168.150.199まで、 50台のパソコンを同一ネットワークに構築可能です。

ネットワーク設定 -②- (Wifiルーター)

BCPOS+セカンドプリンタ専用のネットワーク空間を構築する為のWiFiルーターの設定を行います。
WiFiルーターに付属しているCD-ROMや、設定マニュアルは不要です。
1-Wifiルーターの接続

①- WiFiルーター背面のスイッチを「Router」にします(下図-左①-参照)
②- 付属のLANケーブルでWiFiルーターとパソコンを、直接LANで接続します
※この際にWiFiルーター側はLANの1~4番までの何れかに接続します(下図-右上②-参照)
③- DC端子「POWER」にACアダプタを接続します(下図-右下③-参照)

2-Wifiルーター(ユーザー認証)

①- パソコンのブラウザが自動起動して下図、 設定画面が表示されますので、http://192.168.11.1/ 以降を削除し「Enter」 ※自動で立ち上がらない場合は、ブラウザの アドレスバーに半角英数で 「192.168.11.1」と入力して「Enter」を押します。
②- 「認証が必要」ダイアログBOXが表示されます ユーザー名:admin パスワード:password を入力後「ログイン」してください。

3-Wifiルーター(Internet/LAN設定)

①- 設定画面の上部メニューから「Internet/LAN」をクリックします。

②- Internet/LAN画面の「IPアドレスの取得方法」を「DHCPサーバーからIPアドレスを自動取得」にチェックを入れて、画面下部の「設定」をクリックします。
※既存にあるルーター側から、IPアドレスが自動で割り振られる為、WiFiルーターのIP取得は、自動取得ににする必要があります。

③- 画面が替わり、10秒後に画面が再度切り替わります。
※10秒経過しても切り替わらない場合は「ここをクリック・・」を押してください(下図-上参照)
④- 画面が替わりましたら、「DHCサーバーからIPアドレスを自動取得」にチェックが入っている事を確認後、上部メニューの下のボタン「LAN」をクリックします(下図-下参照)

4-Wifiルーター(IPアドレス設定)

①- LAN設定画面の、LAN側IPアドレス>IPアドレス(下図上段赤枠)を「192.168.150.1」と入力 割り当てIPアドレス(下図下段赤枠)を「192.168.150.2」と入力後「設定」をクリックします。

②- 画面が替わり「LAN側IPアドレスを変更します。パソコン・・・」と確認画面が表示されますので「設定」をクリックします。
③- 再度、画面が切り替わり「設定が完了しました。再スタートしています。あと10秒お待ちください。」と表示されますので、10秒経過したら、「ブラウザを閉じてください」

5-Wifiルーター(設定の確認)

①- LAN設定画面の、LAN側IPアドレス>IPアドレス(下図上段赤枠)を「192.168.150.1」と入力 割り当てIPアドレス(下図下段赤枠)を「192.168.150.2」と入力後「設定」をクリックします。 。

①- インターネットブラウザを立ち上げて「アドレスバー」に、設定したIPアドレスの「192.168.150.1」を入力して「Enter」を押します。
②- 「認証が必要」ダイアログBOXが表示されます ユーザー名:admin / パスワード:password を入力後「ログイン」してください。
③- 画面が切り替わり「設定画面」が表示されれば、正しく設定されています。

④- 以上でWiFiルーターの設定は終了です。 パソコンとLAN回線を抜いて、全体の接続まで使用しないでください。

ネットワーク設定 -③-1 (LANプリンタ_FP-1100編)

BCPOSのセカンドプリンタ出力(調理指示用伝票・・等)は、WiFi経由で接続されたLANプリンタから印刷します。 LANプリンタのIPアドレス固定設定を下記の手順で行います。
※レシートプリンタがFP-1100ではない場合、「FP-1100プリンタ設定手順書」を参照の上、FP-1100OPOSドライバをインストールしてください。

①- 設定を行うパソコンと同一のネットーワーク内でLANプリンタ(FP-1100)を接続してください

※設定時は既存のネットワーク内で設定します

②- LANプリンタ設定用のユーティリティーをここからダウンロード(FPプリンタLAN設定PG)してください
③- ダウンロードしたFP1100_Quicksetを開いて「Prsetup.exe」をクリックします

④- 「このアプリケーションを使用するには・・・・・」と尋ねられますので「はい」をクリック
⑤- 「Quick Setup」が表示されますので「次へ」をクリック

⑥- 「使用許諾契約書」が表示されますので「はい」をクリック

⑦- 「プリントサーバの検索」が表示されます(下図右参照) プリンタ背面のMACアドレス(12桁2行表示のシールがプリンタ背面、LANポート付近にあります)を確認し「検索結果一覧」に表示されていれば選択して「次へ」をクリックします。
※表示が無い場合は、「Ethernet アドレス」の入力欄に、MACアドレスを入力して「再検索」で検索してください
※プリンタ背面LANポートの所に記載されています

⑧- 「TCP/IPの設定」が表示されますので「IPアドレスを指定」にチェックを入れてます

⑨- 各IPアドレスの設定を下記の様に行います
「IPアドレス」192.168.150.110 このアドレスをBCPOSの設定で使用します(memo)」
「サブネットマスク」255.255.255.0
「デフォルトゲートウェイ」は0.0.0.0
※IPアドレスの(下3桁)は任意の番号ですが110にしてください
※同じネットワーク内でプリンタを増設する場合には、111~149番以内で順に割当ててください。
「次へ」をクリックしてください

⑩ 「設定項目の確認」が表示されますので「次へ」をクリックします
⑪ 「Quick Setup」が表示され、「その後本製品に・・・・お勧めします」と表示されますが「いいえ」にチェックを入れて「終了」します。

⑫ FP-1100の「電源スイッチ」をOFFにします
⑬ FP-1100のLANを外して設定は終了です。
※FP-1100は、後にWiFiルーターとLAN回線で接続を行います

ネットワーク設定 -③-2 (LANプリンタ_FP-510K-LAN & FP-510K-WL編)

BCPOSのセカンドプリンタ出力(調理指示用伝票・・等)をキッチンプリンタ(FP-510K)で行う場合、WiFi経由で接続されたキッチンLANプリンタから印刷します。
LANプリンタのIPアドレス固定設定は別途キッチンプリンタ用のOPOSをインストールして行います。
■ プリンタ(FP-510)のIPアドレス設定・OPOS設定

①- 設定を行うパソコンと同一のネットーワーク内でLANプリンタ(FP-510K)を接続してください

※設定時は既存のネットワーク内で設定します

①- 設定を行うパソコンにFP510Kと同封されていたCD-ROMをセットすると自動再生が始まります

※自動再生が始まらない場合は、コンピューターから、「CDドライブ」or「DVDドライブ」を開いて「Run.vbs」をダブルクリックします

②-「サーマルプリンタセットアップ」が開いたら「インストール」をクリックします

③-「使用許諾契約」が開きますので「使用許諾契約に同意します」にチェックを入れて「次へ」をクリックします

④- 「サーマルプリンタセットアップ」が開きますのでパソコンとプリンタを接続して「OK」をクリックします

⑤- セットアップが開始されて「インストール項目選択」が開きます
※ご利用になるプリンタ「FP-510K」(LANタイプ)または「FP-510K(WL)(LAN&WiFiのハイブリットタイプ)」を選択します。

⑥- プリンタを選択後「インストールするソフトウェア」で「OPOSドライバ」と、「Quick Setup-LAN」にチェックをいれて「インストール」をクリックします

⑦- 「インストールを行っています」と表示され、「Advanced Setup」が表示されますので「はい」をクリックします

⑧- ※OPOSドライバのインストール中に、「IPアドレス設定」が開始されますので、下記手順に従って設定してください

1-IPアドレス設定

1-①- 「Quick Setup」が表示されますので「次へ」をクリック

1-②- 「使用許諾契約書」が表示されますので「次へ」をクリック

1-③- 「プリントサーバの検索」が表示されますので、対象のプリンタを選択して「次へ」をクリック

プリンタ背面、バーコードに隣接しているコードNoを確認します

上記コードNoと、「Ethernetアドレス」が一致するプリンタが対象プリンタ

1-④- TCP/IPの設定が開きますので、下記IPアドレスを入力して「次へ」をクリック

「IPアドレス」 : 192.168.150.110
「サブネットマスク」 : 255.255.255.0

1-⑤- 「ネットワークモードの選択」が開きますので、下記設定値にして「次へ」をクリック

「ネットワークモード」 : AUTO
「無線通信モード」 : 802.11a/b/g

1-⑥- 「無線ラン設定」が開きますので、下記設定値にして「次へ」をクリック

「無線モード」 : Infra
「SSID」 : 右記ⓐ参照
「ネットワーク認証」 : WPA2
「暗号化方式」 : AUTO
「共有キー」 : 右記ⓑ参照

ルーターに同胞されているカードを参照します

1-⑦- 「設定項目の確認」が表示されますので「実行」をクリック

1-⑧- 「Quick Setupの完了」が表示されますので「いいえ」にチェックを入れて「完了」をクリックします

2-OPOSドライバの設定(再開)

⑧- 「インストールの終了」画面が表示されますので「完了」をクリックします

⑨- 「FPサーマルプリンタセットアップ」が表示されますので「はい」をクリック

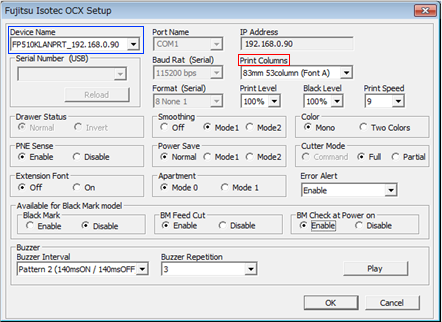

⑩- 「Fujitsu isotec OCX Setup」が表示されます
  「Printer DDetection」をクリックします

⑪- 表示されたプリンタ(複数ある場合は192.168.150.110のIP Address)を選択します

⑫- 「PrinterSetting」をクリックします

⑬- 「Fujitsu isotec OCX Setup」の設定画が表示されますので「Printer Columns」で、用紙設定を行います

※青枠内「Device Name」は、BCPOSの「プリンタ機種名+IP」で使用します

⑬-1 使用するレジロールが58mmの場合「58mm32columns(FontA)」を選択します

⑬-2 使用するレジロールが80mmの場合「80mm42columns(FontA)」を選択します

⑭- 伝票発行時の「お知らせブザー音」を確認します
Buzzer Interval : 音の種類
Buzzer Repetition : 音の繰返し数

※ここで確認したブザー音の設定値をBCPOSに設定しますのでMEMOに記録してください

設定が終了したら「OK」をクリックします

⑮- 「Fujitsu Isotec OCX Setup」が表示されますので「Exite」をクリック

⑯- 「Is the setting of the printer ended?」尋ねられますので「OK」をクリック

※- 「Fujitsu Isotec OCX Setup」の場所について
パソコンの「スタートメニュー」>「すべてのプログラム」>「FIT FP Series Printer」
フォルダ内の「FP-510K○○○ OPOS Setup」をクリック

機器の接続

既存ルーターと設定を行ったWiFiルーターを接続し、WiFiルーターにLANプリンタとBCPOSを接続します。

①- 既存ルーター(またはHAB)のLAN部分と、 WiFiルーターの下図赤枠内の「INTERNET(青色の差込口)< WAN >」の部分に接続します。

②- LANプリンタ(FP-1100 LAN or FP510K LAN)は、WiFiルーターのLAN部分に接続してください。
③-BCPOSも、WiFiルーターのLAN部分に接続してください。
※BCPOS用のWiFiルーターはBCPOS関連以外の機器を接続すると、ネットワークの競合が発生する場合があり、BCPOSの運用に支障をきたす場合がございます。

ネットワーク設定例

セカンドプリンタの伝票出力見本

伝票・短冊印刷、共に印字設定が可能です

※伝票印刷では、ヘッダー・フッター・タイトルの文章を自由に変更でき、明細の数量を改行する・しない設定が可能です。また、販売レシートとは別設定で、短冊・伝票印刷ともに出力枚数の設定が可能です

■ 伝票印刷(1枚伝票)

ヘッダー・フッター構成

■ 短冊印刷

パーシャルカット

■ 改行見本

改行有り



改行なし

会員番号運用の設定は、ページの最下部にあります。(社員ページ)

BCPOSのセカンドプリンタ設定

BCPOSで免税販売を行う上で、下記の設定が必要となります。

①- BCPOSの設定 開始メニュー > 基本設定 > 「追加基本設定」を開きます

②- 開いた追加基本設定の「増設プリンタ設定」をクリックします

プリンタ機種名+IP プリンタ名とTCP/IPで設定したIPAddressを設定します(設定値の箇所)
KP510K 例) KP510KLANPRT_192.168.150.110
FP1100 例)FP1100LANPRT_192.168.150.110
印刷枚数 増設したプリンタから、同一伝票の出力枚数を設定
エラー時に画面表示する 下図*1参照
出力完了時に画面表示する 下図*2参照
数を改行して印字 伝票印刷(1枚伝票時に有効)
設定箇所は伝票見本参照(改行例 参照)
180度反転印字 FP1100プリンタを縦置きにした際や、キッチンプリンタ出力時は「反転」にする事で文字が読みやすくなります。
タイトル自由設定 伝票印刷(1枚伝票時に有効)(設定箇所参照)
ブザー設定音 FP510K利用時に有効な設定
FP510KプリンタOPOS設定で、確認した値を入力 (確認箇所参照)
ヘッダー 伝票印刷(1枚伝票時に有効)(設定箇所参照)
フッター 伝票印刷(1枚伝票時に有効)(設定箇所参照)

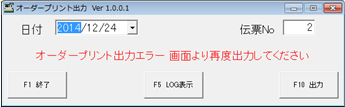

*1エラー時に画面表示する
F5 LOG表示:いつどの様な処理を行ったか表示します
F10 出力:デフォルトの状態で、直前伝票の印刷、日付と伝票No入力で過去伝票を出力します

*2出力完了時に画面表示する
※毎回正常出力するとレジ画面に表示されます。デフォルトはしない
